007B01 FAS Multi-protocol master

007B01 Support multi-protocol master, 8 ports, IO-Link Master, Class A

คุณสมบัติและรายละเอียดสินค้า

  • การเชื่อมต่อ: สามารถเชื่อมต่ออุปกรณ์โปรโตคอล IO-Link ได้สูงสุด 8 รายการ
  • อินเทอร์เฟซรองรับ (Fieldbus): รวม 3 อินเทอร์เฟซหลักไว้ในตัวเดียว ได้แก่ PROFINET, EtherNet/IP และ Modbus TCP
  • IIoT: รองรับการใช้งานผ่าน WEB และ MQTT
  • ระดับการป้องกัน: IP67 (เมื่อติดตั้งและเชื่อมต่ออย่างถูกต้อง)
  • อุณหภูมิในการทำงาน: รองรับช่วงอุณหภูมิตั้งแต่ -25 ถึง +70 °C
  • วัสดุตัวเรือน: โลหะผสมสังกะสีหล่อเคลือบด้วยนิกเกิล (Nickel-plated Gd-Zn alloy)
รหัสสินค้า: 007B01 หมวดหมู่: , , , , , ป้ายกำกับ: , , , , แบรนด์:

Technical data

Industrial Ethernet PROFINET、Ethernet/IP、Modbus TCP
Type 8×IO-Link , 16 DI/DO
IIOT WEB，MQTT
Rated working voltage 18…30 V DC
Module current consumption ≤ 150 mA（24VDC）
Ring network redundancy function –
Module status indicator Yes
Network status indicator Yes
Port status indicator Red, yellow
Connection: Fieldbus M12，D-coded，female
Connection: Power supply M12，L-coded，male/female
Connection: I/O port M12，A-coded，female
Number of I/O ports 8
Input number Maximum 16 PNP inputs
Output number Maximum 16 PNP ouputs
Input/Output copnfigurable Yes
Maximum load current，sensor/channel 1A
Maximum output load current 2A
Port diagnosis indication light(overloa) Red LED indication light
Total current UA ≤ 16A
Total current US ≤ 16A
Degree of protection as per IEC 60529 IP67（In correct connection）
Certification/Standard Compliance –
Working temperature -25…+70℃
Storage temperature -40..+85℃
Installation method 2 mounting holes

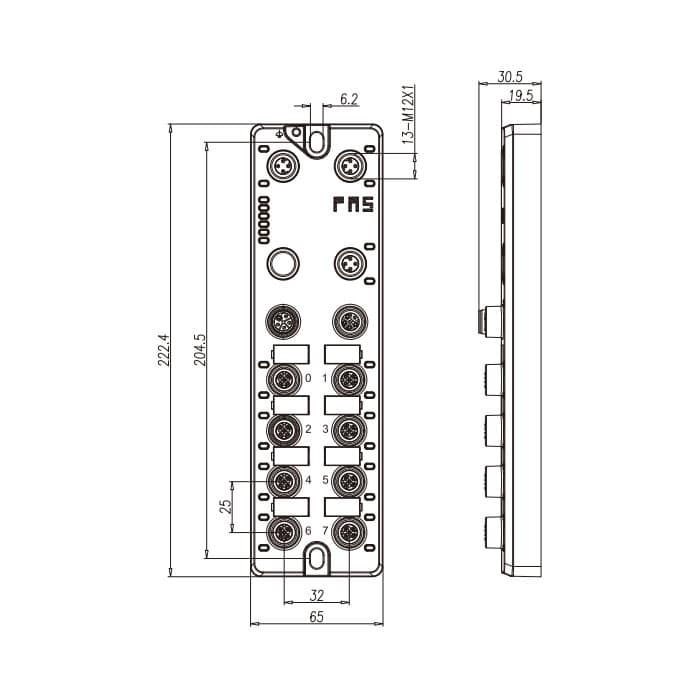

Dimension (L*W*H) 222.4×65×25.8 mm
Housing material Nickel-plated Gd-Zn alloy

IO-Link data

IO-Link Master 8×IO-Link
IO-Link version 1.1
Port level Class A
IO-Link master port Ports 0…7 can be connected to input/output slave stations
Working mode (3 lines) SIO、COM 1、COM 2、COM 3
Indicator light communication Green LED Indication light
Indicator light error Red LED Indication light
The max. Load current of IO-Link 2A
